Liquéfacteurs d'hydrogène Cosmodyne

Hydrogen liquefaction is a key enabling technology for storing the lightest element on earth economically.  As a liquid, this versatile energy carrier can be distributed efficiently.  With over 60 years of cryogenic process plant experience and over 450 process plants successfully installed globally, Nikkiso Cosmodyne is pleased to launch the BALSA Series Hydrogen Liquefiers with three standardized sizes (5, 15 or 30 metric tons per day). Active Magnetic Bearings (AMB) eliminate oil systems and simplifies installation. The patent-pending liquefaction process is optimized for energy efficiency, ortho-para conversion reliability, and turndown flexibility. This modular, skid-mounted process plant is fabricated and assembled in-house by Nikkiso Cosmodyne’s global manufacturing facilities and configured to provide seamless integration with upstream hydrogen generation equipment and downstream storage and distribution facilities.

Caractéristiques et avantages

Le liquéfacteur d'hydrogène de la série BALSA de Nikkiso Cosmodyne est un système modulaire monté sur châssis conçu pour traiter et liquéfier l'hydrogène liquide (LH2 ) production. L'installation peut être divisée en quatre grandes sections :

  • traitement du gaz d'alimentation,
  • prérefroidissement et liquéfaction de l'hydrogène,
  • système de réfrigération à l'azote

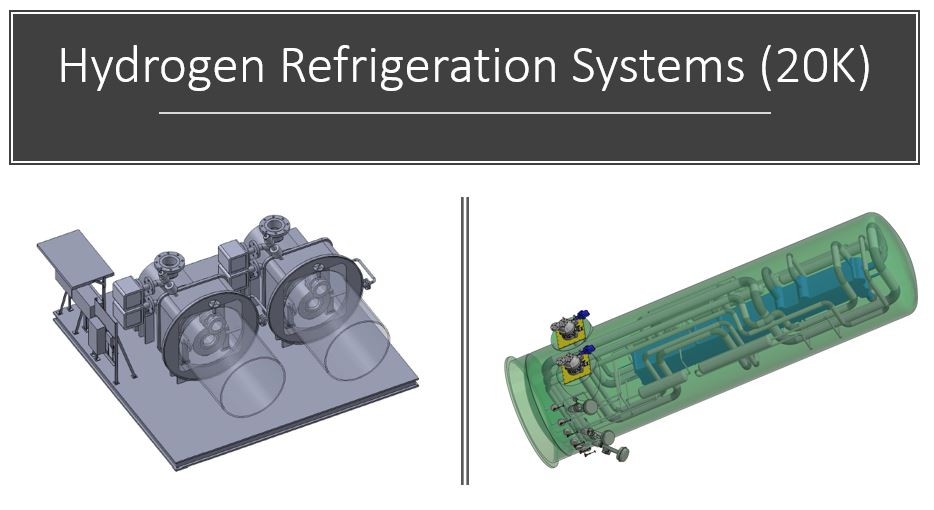

  • système de réfrigération à l'hydrogène.

La section de traitement du gaz d'alimentation comprime la charge d'alimentation (en option) et élimine tous les contaminants qui gèleraient dans la section de pré-refroidissement de l'azote. Une fois traité, l'hydrogène peut être admis en toute sécurité dans le système cryogénique. Dans cette section, l'hydrogène est pré-refroidi dans un échangeur de chaleur brasé en aluminium avec de l'azote. Il est ensuite liquéfié à travers un autre échangeur de chaleur brasé en aluminium contre l'hydrogène de refroidissement. Tout en étant liquéfié, l'hydrogène entre en contact avec un catalyseur spécial pour convertir efficacement l'ortho en para hydrogène. De plus, avant d'entrer dans l'étape de refroidissement de l'hydrogène, le flux de produit d'hydrogène est à nouveau traité pour éliminer tous les contaminants restants qui peuvent geler dans la section la plus froide de l'usine. Le produit liquide d'hydrogène est saturé à une température coïncidant avec la pression de fonctionnement du stockage d'un client. Le liquéfacteur Nikkiso Cosmodyne BALSA intègre également entièrement la récupération du gaz flash d'hydrogène et peut être utilisé pour récupérer l'évaporation du réservoir.

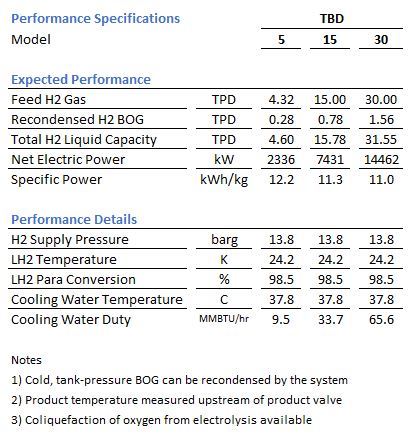

Tableau des performances de l'hydrogène

Cliquez sur le tableau pour ouvrir dans une nouvelle fenêtre.

Caractéristiques

  • Plus de 60 ans d'expérience dans la conception de liquéfaction cryogénique et plus de 450 installations cryogéniques dans le monde
  • Prétraitement pour différentes sources de flux d'alimentation en hydrogène
  • Système modulaire à faible encombrement pour une expédition et une installation économiques
  • Systèmes de liquéfaction de 5 à 30 mTPD
